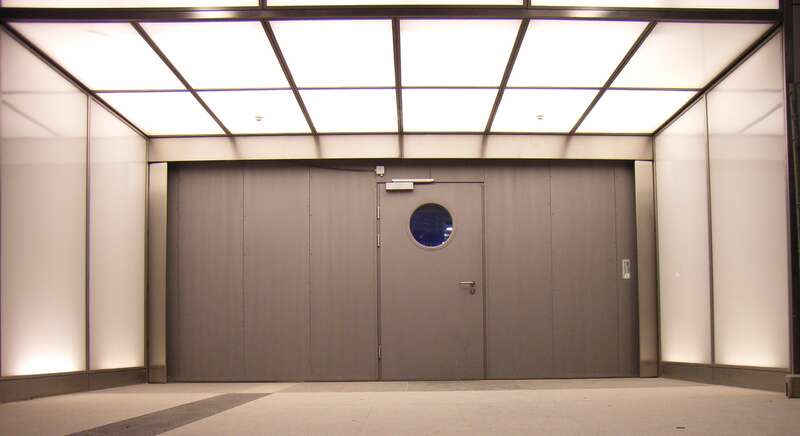

Brandschutzschiebetor Orpheus
Verschiedene Ausführungen für unterschiedliche Einbausituationen
Das Brandschutzschiebetor ORPHEUS ist für verschiedene Einbausituationen geeignet und in unterschiedlichen Ausführungen erhältlich. Je nach Ausführung kann das Tor an die baulichen Anforderungen angepasst werden. Die Konstruktion verbindet technische Funktionen mit einem klaren und funktionalen Design.
Für unterschiedliche Architektur- und Bauvorhaben geeignet

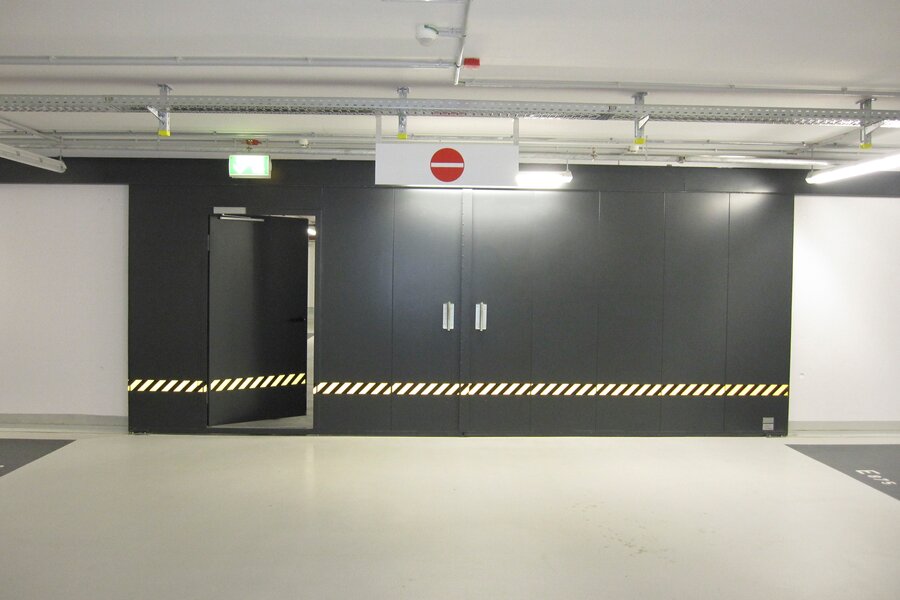

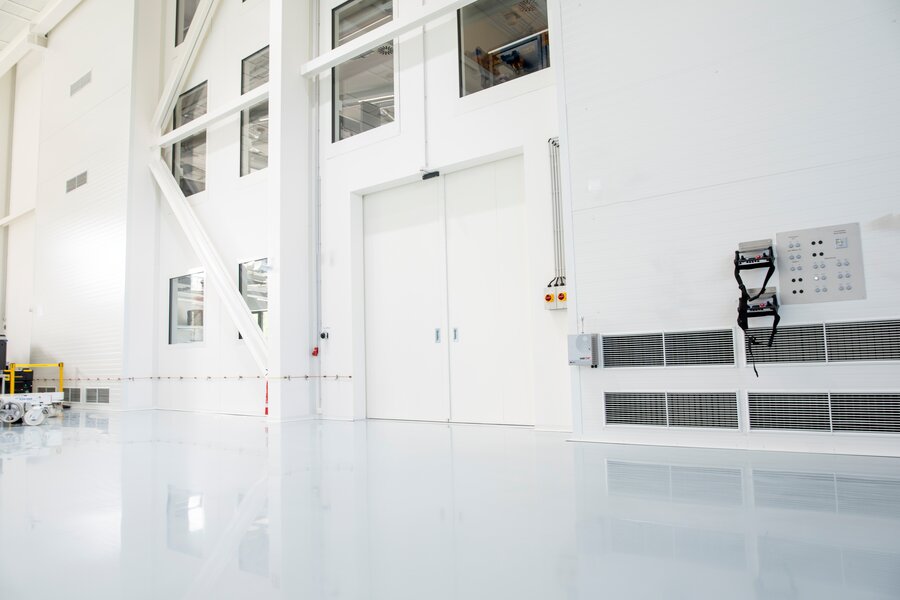

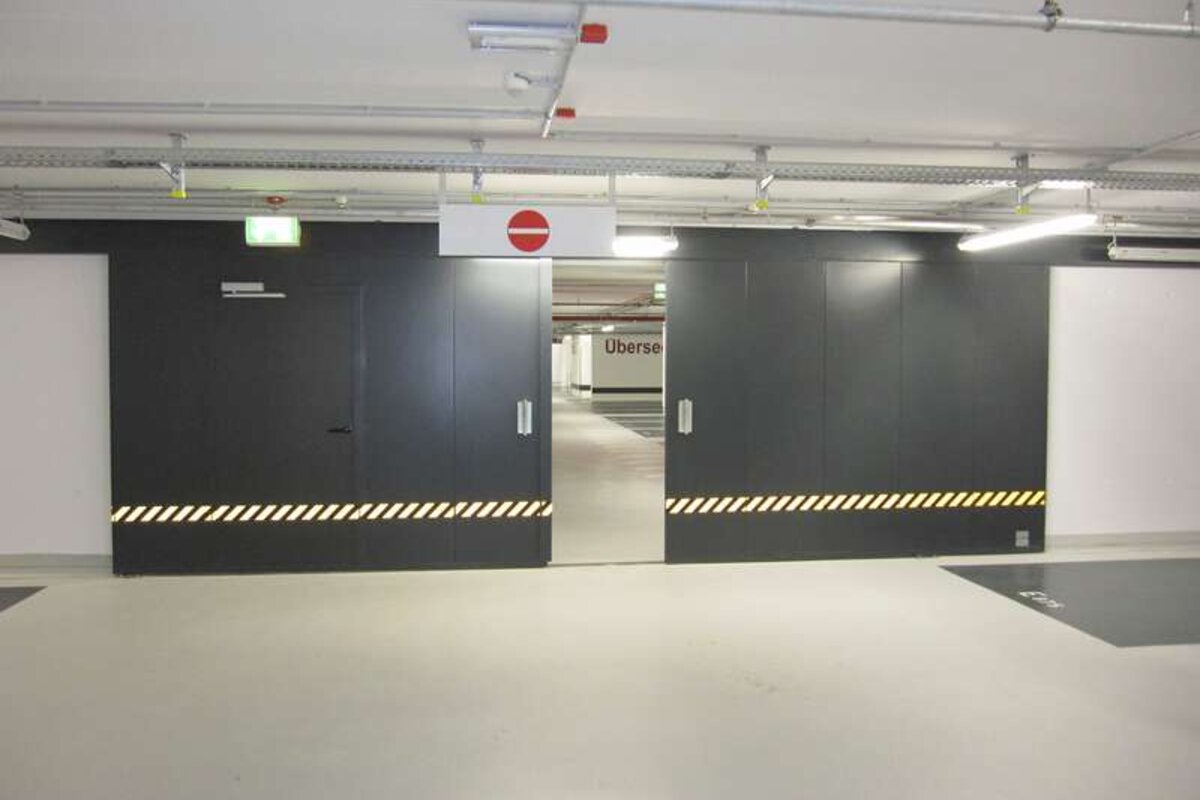

ORPHEUS ist für unterschiedliche Bausituationen geeignet. Das Tor ist als ein- oder zweiflügelige sowie ein- oder zweiteilige Ausführung erhältlich. Je nach Ausführung sind integrierte Türen und Verglasungen möglich. Das verdeckte Einhaksystem ermöglicht eine Oberfläche ohne sichtbare
Verbindungsschrauben.
Brandschutz und Funktionalität
Das Brandschutzschiebetor Orpheus ist je nach Ausführung feuerhemmend, feuerbeständig, dichtschließend und rauchdicht. Decken- und Seitenklappen können verdeckt angeordnet werden. Der E-Antrieb ermöglicht die motorische Öffnung und Schließung im Normalbetrieb.
Montagefreundliche Konstruktion
ORPHEUS verfügt über ein Einhaksystem ohne Gewindestangen und aufwendige Verschraubungen. Für die Befestigung können Spezialdübel für Beton mit geringer Bohrtiefe eingesetzt werden. Elektrokomponenten können vormontiert und vorverdrahtet geliefert werden.
Beratung und Service
Unser Service umfasst die Beratung zur Planung sowie die Unterstützung bei der Montage des ORPHEUS.
Brandschutzschiebetor Produktdetails
Torblatt
Das Torblatt besteht aus mehreren 300 - 1000 mm breiten Elementen (je nach Torbreite). Die einzelnen Elemente werden durch ein spezielles Verbindungssystem zu einem stabilen Torblatt verbunden. Es entstehen dadurch keine sichtbaren Wölbungen bzw. Schraubenköpfe. Die Torblattstärke beträgt 62 mm. Die Oberfläche ist vollkommen planeben aus verzinktem Stahlblech. Das Einlaufprofil und das Labyrinthprofil sind verzinkt. Standardmäßig wird das Torblatt dichtschließend (Sa), mit dreiseitiger Dichtung, ausgeführt.
Laufschiene
Jedes Torelement wird auf kugelgelagerten Laufrollen geführt. Das kaltgewalzte, verzinkte C-Profil wird mittels Konsolen an der Wand oder Decke befestigt. Die Laufschienenverkleidung ist verzinkt.
Bodenführung
Die Bodenführung befindet sich seitlich der lichten Breite.
Ausstattung
Als Beschlag wird ein Bügelgriff auf der Wandgegenseite und ein Muschelgriff auf der Wandseite verwendet. Die Öffnung des Tores wird durch, auf Konsolen montierte, Endlagendämpfer begrenzt. Das Tor schließt selbsttätig über Schließgewichte, wobei durch einen hydraulischen Schließgeschwindigkeitsregler eine gleichbleibende Schließgeschwindigkeit gewährleistet wird.
Steuerung
Es wird ein speziell aufeinander abgestimmtes, bauaufsichtlich zugelassenes Steuerungssystem (Feststellanlage), optional mit Öffnungshilfe, eingesetzt.
Zusatzausstattung
- Oberflächenbeschichtung: Farbtöne lackiert nach RAL, DB oder NCS

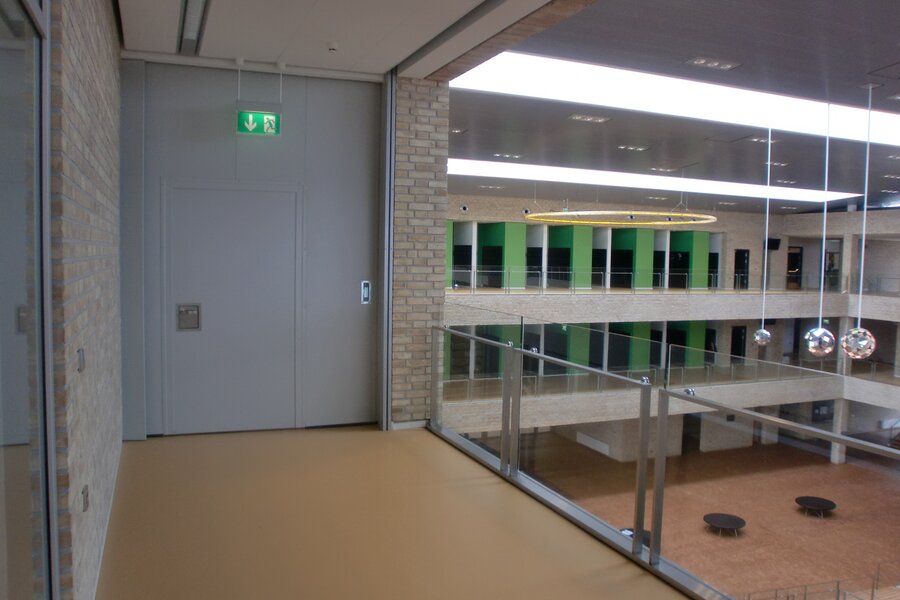

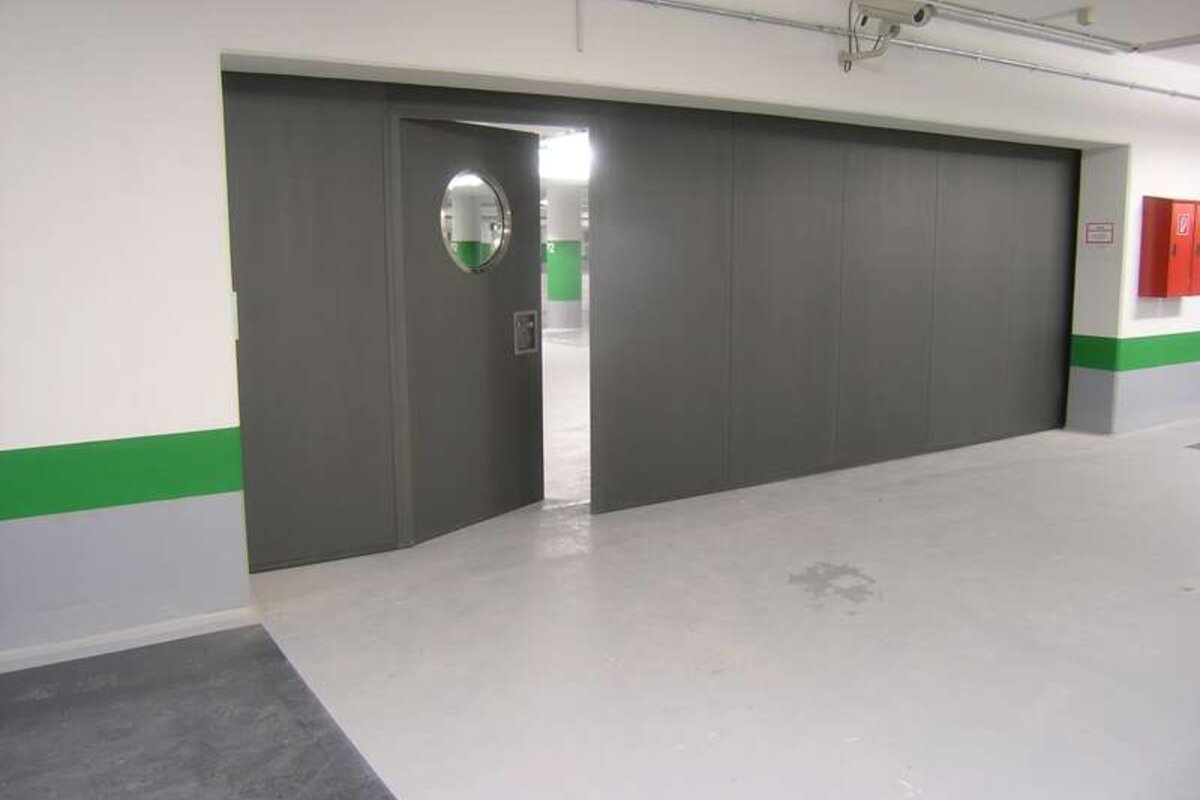

- Tür: Schwellenlose Schlupftür bis 1250mm Breite
- Material: Edelstahlausführung
- Nischenklappen: vertikal (180° aufklappbar, bis 1000 mm Breite) und horizontal (90° aufklappbar)

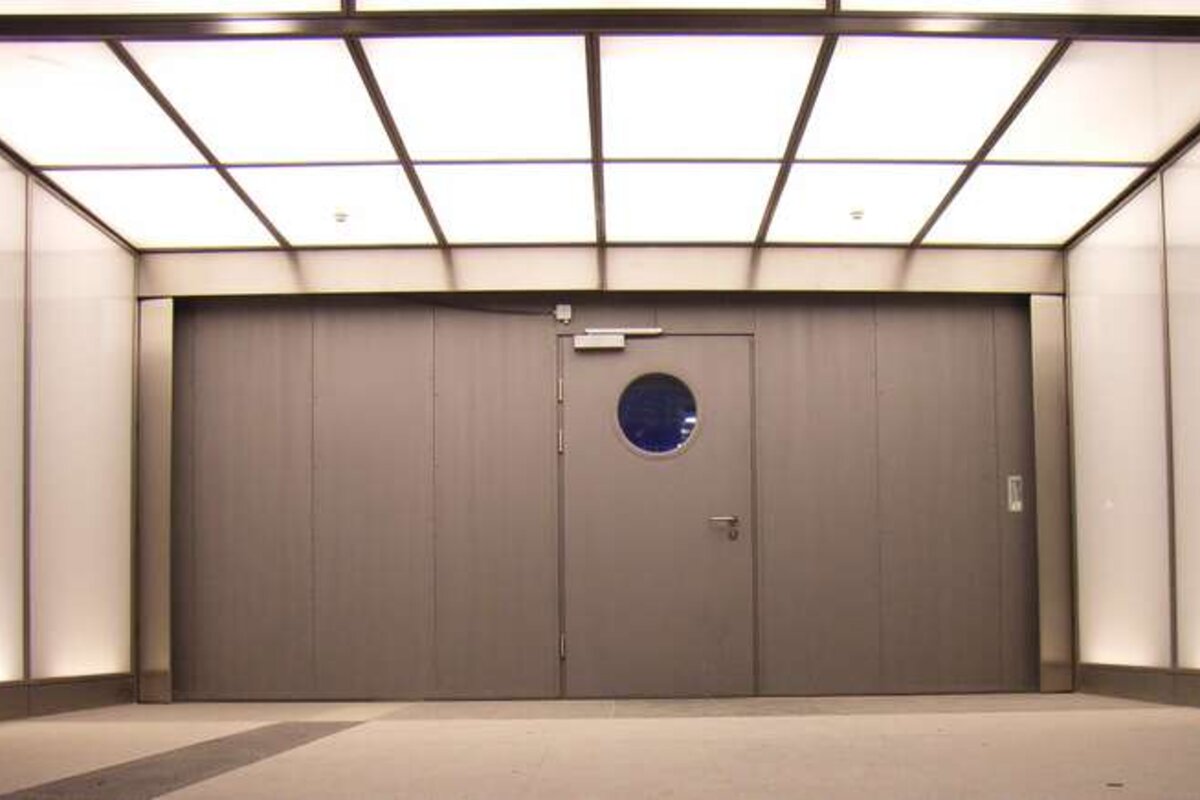

- Verglasung: runde und eckige Verglasung
- Technische Optionen: Impulssteuerung, Zeitschließung, Batteriepufferung, Unter-Glas/Unter-Putz-Taster, ohne störenden Einlauf, Rauchschalter (RAL lackiert), Rauchschalter Unter-Putz,Rauchansaugsystem
- Sicherheitsausstattung: Hakenfallenschloss
