Schnelllaufschiebetor ORPHEUS

Beschreibung

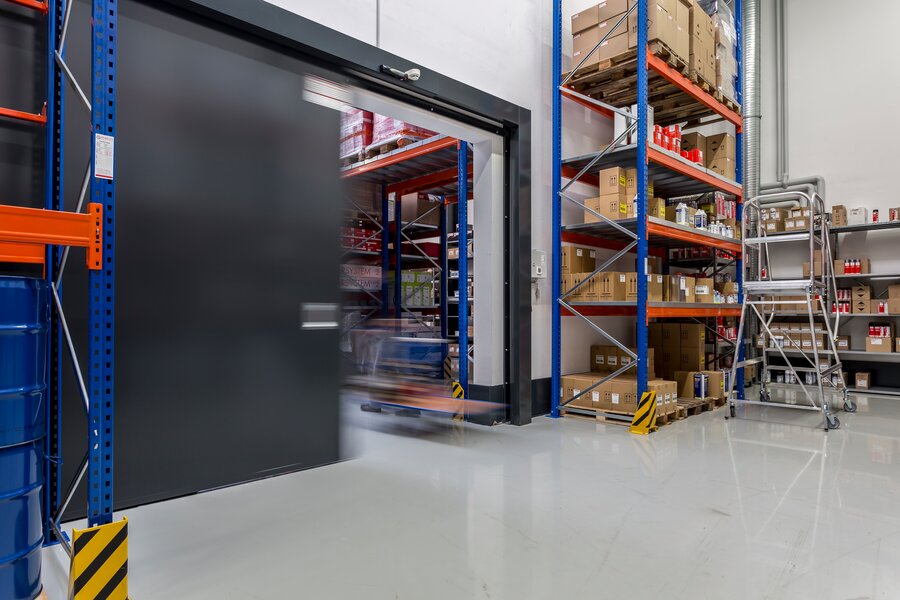

Egal ob Restaurantküche oder große Logistikzentrale, die Schnelllaufschiebetore von Jansen ermöglichen es Ihnen, schnell, flexibel und kontaktlos zwischen Ihren Räumlichkeiten zu wechseln. Wir kombinieren dabei die Geschwindigkeit des Industrieschnelllaufschiebetores mit den Eigenschaften eines Brandschutzschiebetores.



  • Max. Geschwindigkeit 0,8 m/s
  • Europäisch klassifiziert

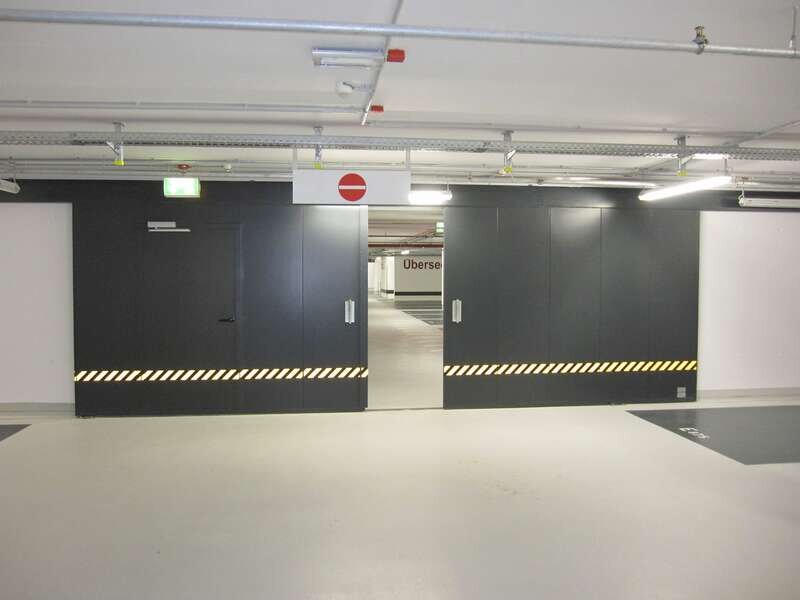

  • 1- & 2- flügelig möglich
  • Feuerhemmend & Feuerbeständig
  • Dichtschließend & Rauchdicht

Produktbeschreibung

Torblatt

Die einzelnen Sektionen werden an der Einbaustelle durch ein spezielles Verbindungssystem zu einem stabilen Torblatt verbunden. Die Torblattstärke beträgt 62 mm. Die Oberfläche ist vollkommen planeben aus verzinktem Stahlblech.

Aufhängung

Das Laufwerk in massiver Stahlkonstruktion ist mit großen, kugelgelagerten Lauf- und einstellbaren Gegenhalterrollen aus Polyamid ausgerüstet. Die Torblattaufhängbügel sind höhenverstellbar.

Laufschiene

Die Laufschiene ist aus einem massiven, stranggepressten Aluminiumprofil und weist eine selbstreinigende Formgebung der Laufflächen auf. Die Laufschiene wird mit einem Stahlrohr unterfüttert, um die richtige Lage zum Torblatt zu erreichen.

Bodenführung

Die Bodenführung befindet sich seitlich der lichten Breite.

Beschläge

Als Beschlag wird ein Muschelgriff an der Torinnen- und Toraußenseite verwendet.

Einlaufprofil

Das Einlaufprofil ist aus verzinktem Stahlblech. Befestigung durch das Profil direkt an der Wand. Am Boden zusätzliche Befestigung als Verdrehsicherung. Oben mit Horizontalführungsschiene fest verbunden. Führen des einlaufenden Torblattes durch Einlaufschuh im unteren Bereich.

Antrieb

Der Antrieb wird als komplette, elektromechanische Antriebseinheit als Verschleißfreier, getriebeloser AC Synchronmotor  geliefert. Anschluss an 1 x 230 V / 50 Hz. Verschleißfreier Asynchronmotor, angesteuert über Frequenzumrichter. Das Bewegen der Torflügel findet über einen endlosen, umgelenkten Hochleistungszahnriemen statt. Die Laufschienenabdeckung mit Seitenwänden deckt die gesamte Antriebsmechanik über die ganze Torbreite (inkl. Offenstellung des Tores) ab. Für Servicearbeiten kann die Abdeckung mit wenigen Handgriffen entfernt werden.

Steuerpanel

Ein Steuerpanel mit Leuchtdiodenanzeige für verschiedene Bedienvorgänge und einfache bauseitige Programmierungen wird standardmäßig mitgeliefert.

Auslösung

Das Tor schließt selbsttätig über Schließgewichte, wobei durch einen hydraulischen Schließgeschwindigkeitsregler eine gleichbleibende Schließgeschwindigkeit gewährleistet wird. Standardmäßig ist eine Freilaufeinrichtung vorhanden.

Steuerung

Die Mikroprozessor-Steuerung ist komplett im Antrieb eingebaut und vollständig verdrahtet. Sie ist programmierbar und kann für objektbezogene Ansteuerungen / Betriebsabläufe angepasst werden. Der Antrieb arbeitet endschalterlos, d. h. die Steuerung sucht bei jedem Neustart selbstständig die beiden Endpositionen. Eine beidseitige Schließbereichsüberwachung sichert die Bewegungen des Tores im Normalbetrieb ab. Zur Auslösung wird ein speziell aufeinander abgestimmtes, bauaufsichtlich zugelassenes Steuerungssystem (Feststellanlage) eingesetzt.

Zusatzausstattung

  • Tür: Schlupftür mit Schwelle bis 1250 mm Breite
  • Material: Edelstahlausführung
  • Verglasung: runde und eckige Verglasung
  • Technische Optionen: Druck-, Zugschalter, IR-/Radar-Bewegungsmelder, Funk,    Unter-Glas-Taster, Rauchschalter (RAL lackiert), Rauchschalter Unter-Putz, Rauchansaugsystem
