Sektionaltore SunLine 80

Beschreibung

Polycarbonattore sind äußerst eigenstabil und eignen sich ideal für große Abmessungen, das Material ist gleichermaßen robust wie flexibel. Toranlagen bis zu 12 Metern Breite sind kein Problem.

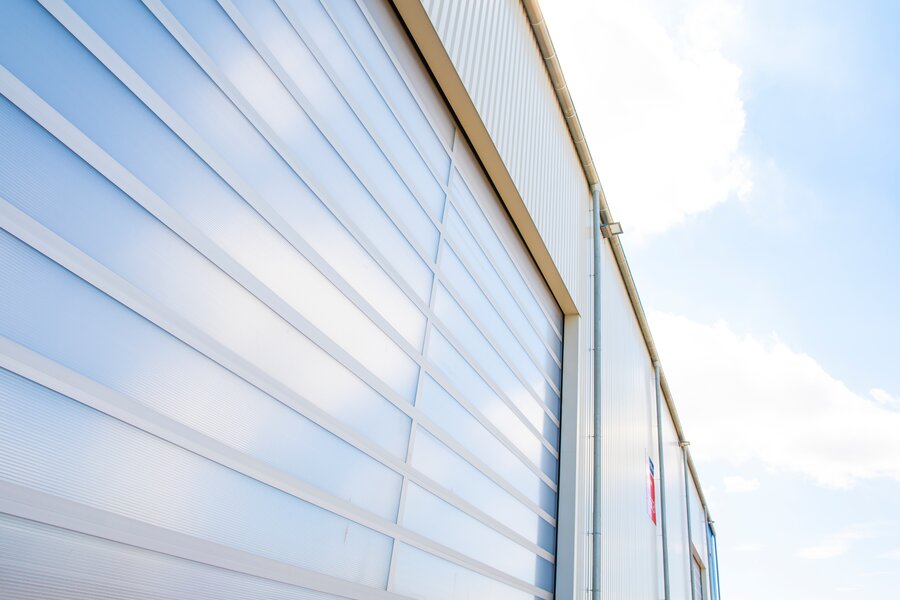

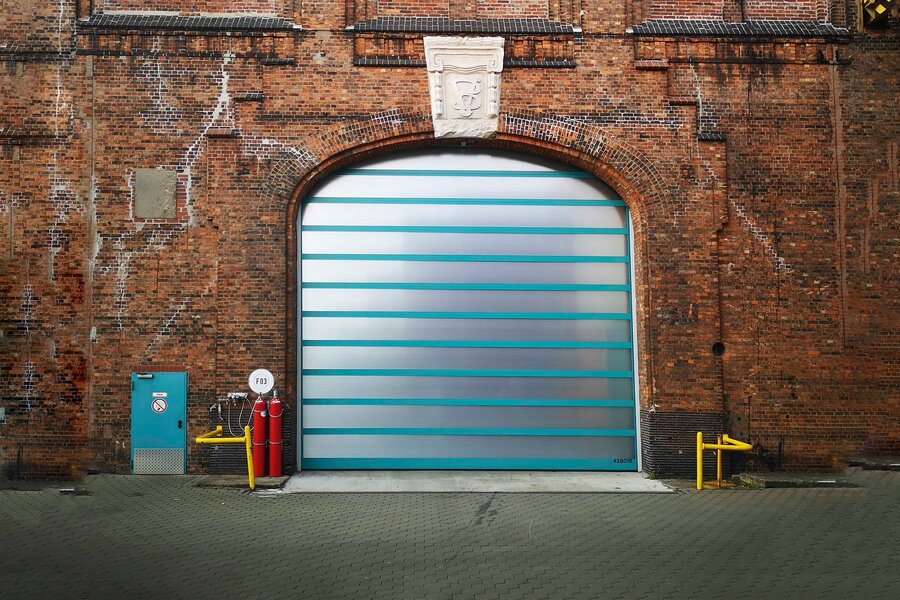

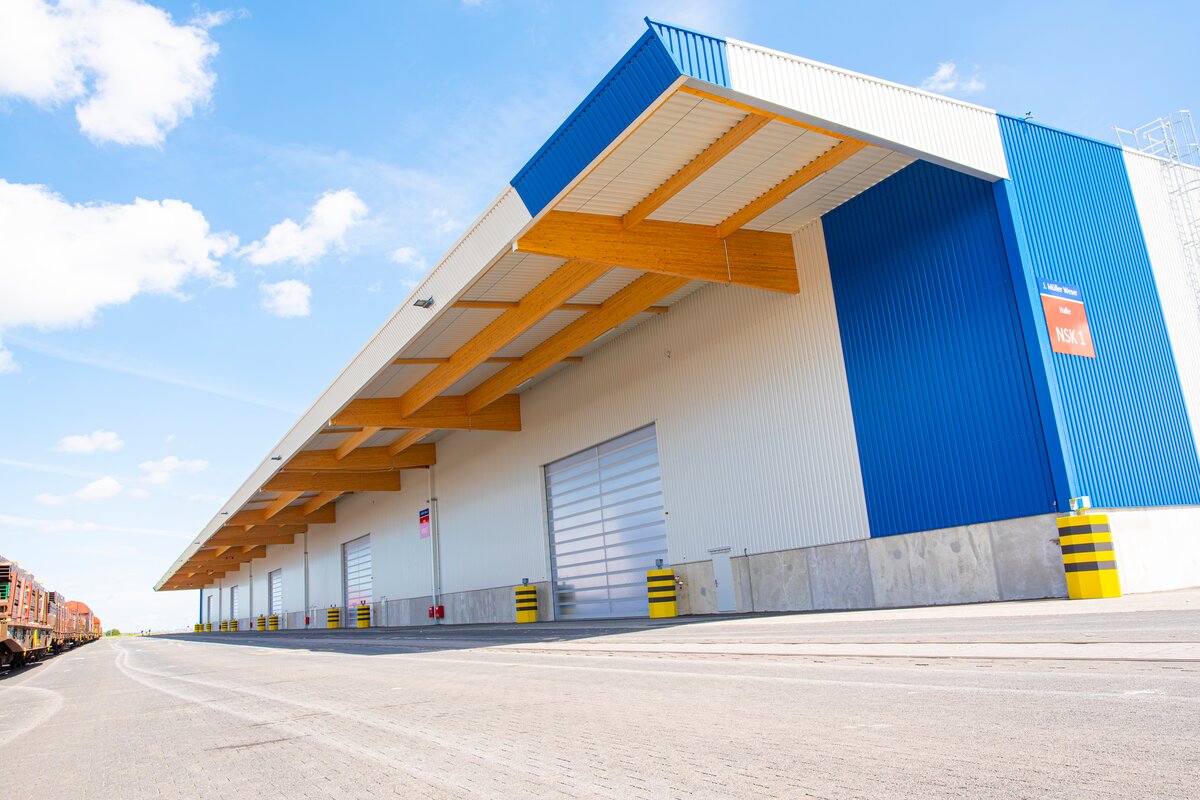

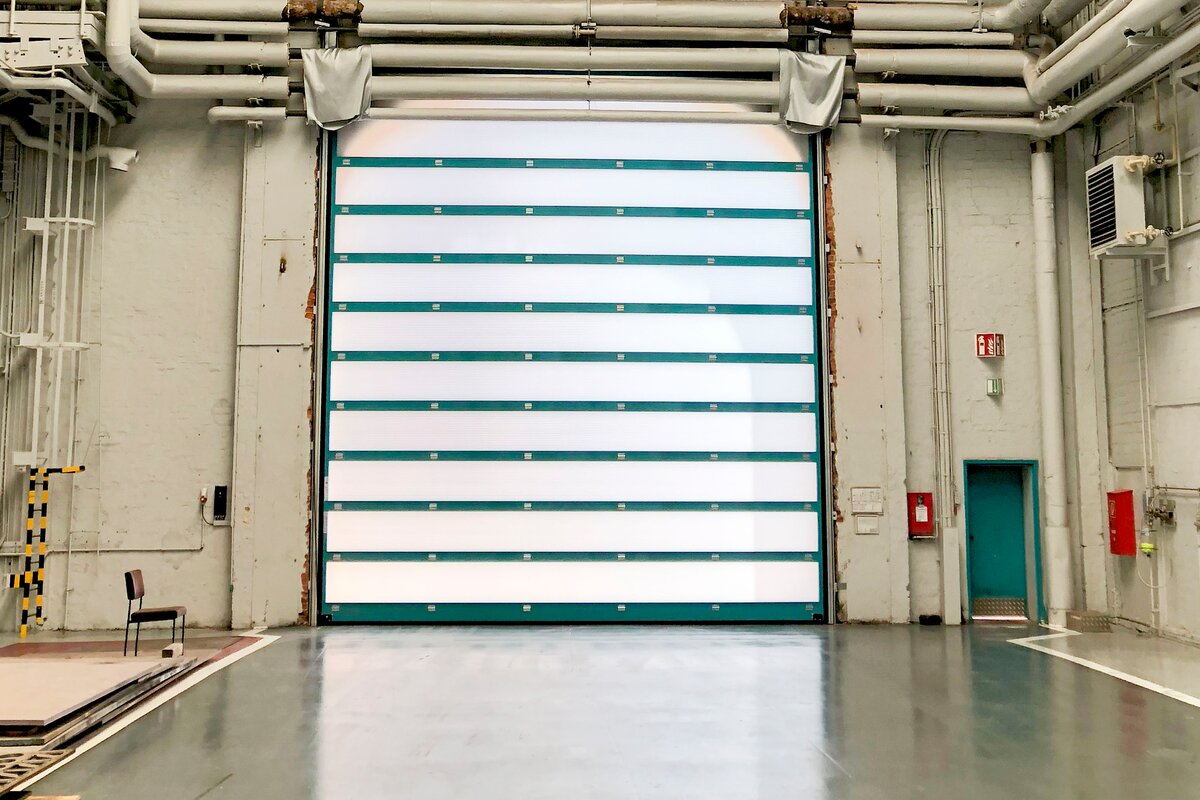

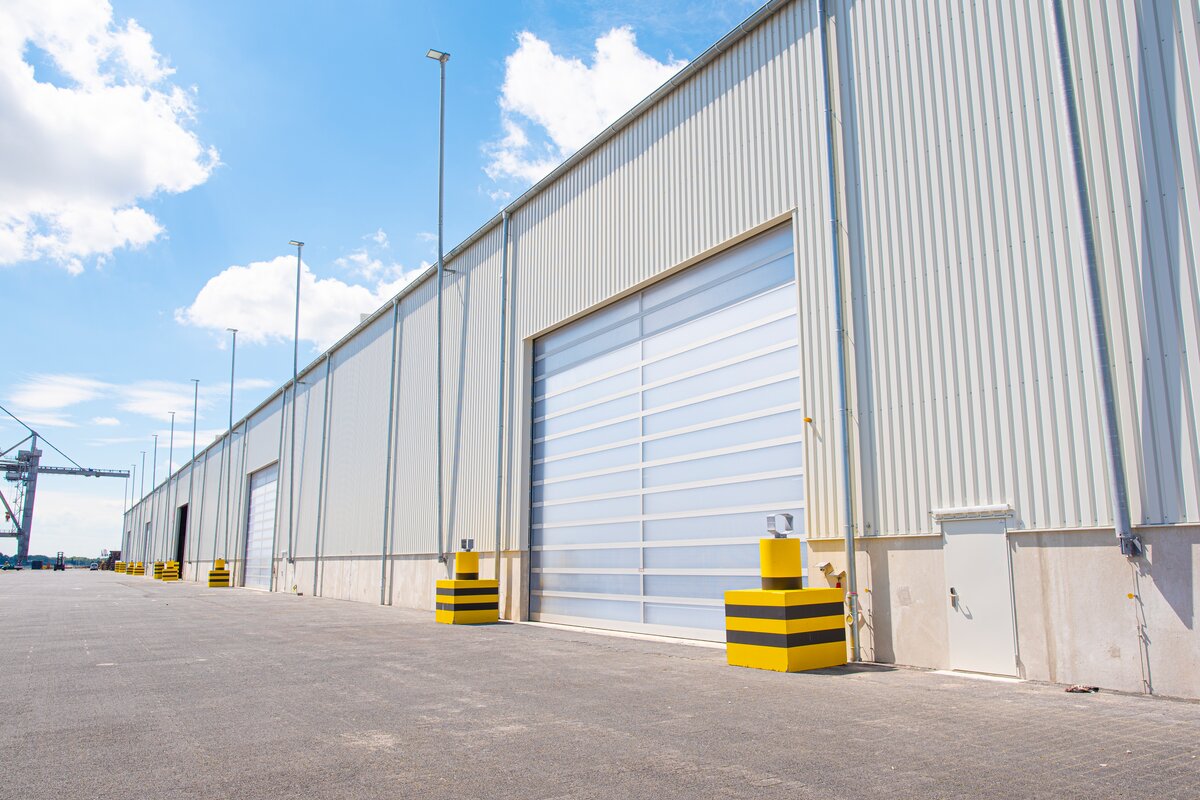

Das Torblatt besteht aus aus transluzenten Polycarbonatsektionen mit umlaufenden Aluminiumrahmenprofilen. Die hohe Eigenstabilität der Sektionen ermöglicht eine flächenbündige Ausführung in Windlastklasse 3 bei einer Breite von 12.000 mm. Bei einer Torbreite von 10.000 mm wurde in Prüfungen die Windlastklasse 4 erreicht. Der mehrschalige Aufbau sorgt für gute Isolationswerte und ein leichtes Eigengewicht. Diese Konstruktion bringt Vorteile mit sich: die Antriebstechnik kann entsprechend ausgelegt werden, so dass teure Antriebe für schwere Gewichte entfallen und keine besonderen Anforderungen an die Statik oder die tragende Konstruktion gestellt werden müssen.

Der Aufbau der Toranlage ist ähnlich dem des prämierten scharnierlosen Sektionaltores. Die Laufrollen werden stirnseitig in die Sektion eingesetzt und sind im eingebauten Zustand nicht sichtbar. Die Führungsschienen sind rundum geschlossen und mit Dichtungen versehen. Es entsteht eine optisch anspruchsvolle und flächenbündige Optik, welche ansichtsgleich zur Fassade realisiert werden kann. Eine individuelle Planung der Torobjekte sowie eine auftragsbezogene Einzelfertigung sind das Markenzeichen der Firma Jansen.

  • UV Schutz
  • Windlastklasse 4 geprüft
  • Schattenfreie Raumausleuchtung
  • Gute Isolationswerte

Produktbeschreibung

Torblatt

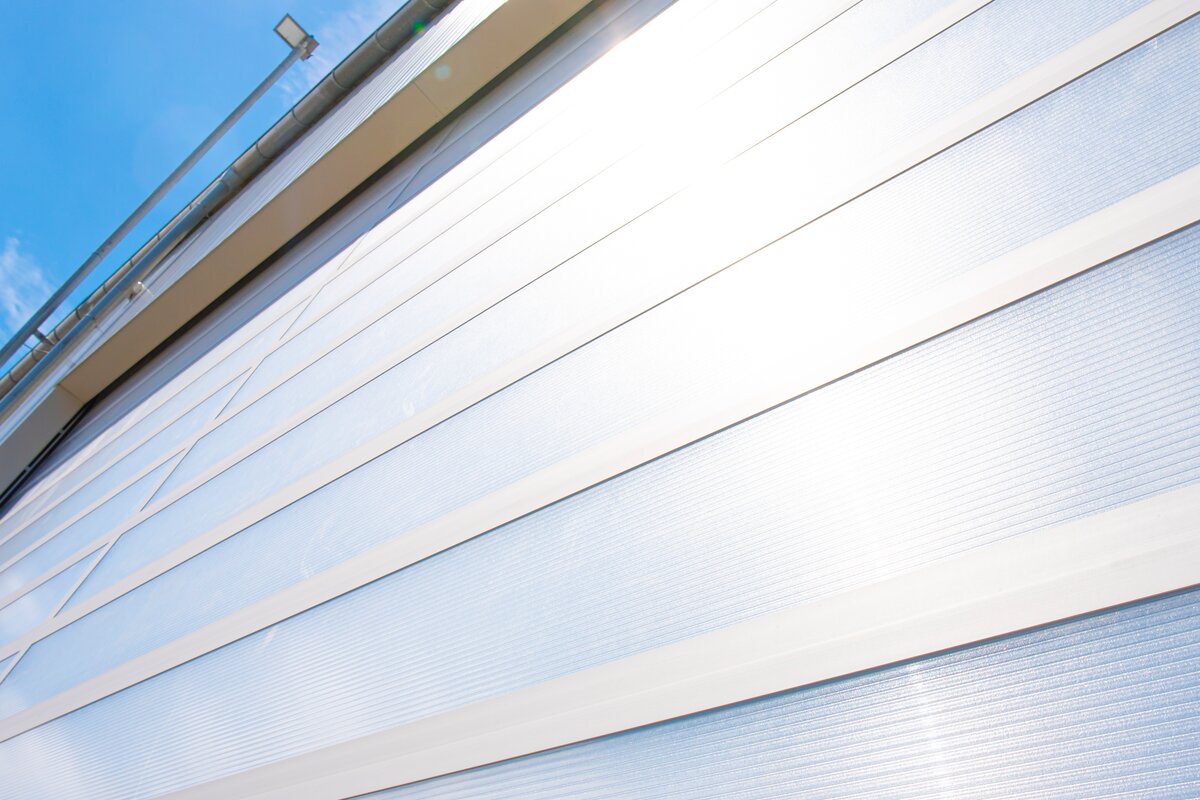

Torblatt aus transluzenten, 80 mm starken Polycarbonatsektionen mit umlaufenden Aluminiumrahmenprofilen. Mehrschaliger Aufbau, der für gute Isolationswerte und ein leichtes Eigengewicht sorgt. Die hohe Eigenstabilität der Sektionen ermöglicht eine flächenbündige Ausführung (Windlastklasse 3 bei einer Breite bis zu 12.000 mm, Windlastklasse 4 bis zu 10.000 mm Breite). Die Laufrollen werden stirnseitig in die Sektion eingesetzt und sind im eingebauten Zustand nicht sichtbar. Boden- und Sturzabdichtung sind aus EPDM-Profilen mit Dichtlippe.

Oberfläche

Schlagzähe, lichtdurchlässige, kristallfarbende Oberfläche. Obere, untere und seitliche Rahmenprofile
aus Aluminium natur, farbbeschichtet. Rahmen können in RAL nach Wahl lackiert werden.

Beschlag

Standardbeschlag für eine Sturzhöhe mind. 800 mm. Weitere Beschlagsarten wie Hebungsbeschlag, Dachfolgebeschlag oder als Senkrechtläufer möglich.

Führungschienen

Senkrechte Führungsschienen verfügen über eine innere und äußere Profildichtung bis zum Sturz, einen
rundum Eingreifschutz und eine integrierte Tragseilführung.

Bedienung

Manuell über Haspelkette oder mit E-Antrieb. Federn oberhalb des Sturzes für ausgewogenen Torlauf. Bei größeren Toren, bei Toren mit häufigen Zyklen oder höherer Geschwindigkeit wird ein E-Antrieb ohne Federausgleich empfohlen.

Technische Daten

  • Brandklasse:
    B-s1, d0 nach EN 13501
  • Up-Wert der Füllung:
    ca. 0,7 W/m²K
  • U-Wert der Toranlage abhängig von Torgröße:
    ca. 2,4 W/m²K
  • Transmissionswert der Füllung:
    40 %

geprüft nach DIN EN 13241-1.

Medien & Downloads
Technische Details

Hinweis: Daten nur eingeschränkt kombinierbar!

Lichte Breite [mm]

  • 12.000 mm

Lichte Höhe [mm]

  • 6.000 mm

Seitenplatz Antriebsseite

  • 370 mm

Seitenplatz Lagerseite

  • 320 mm
